1、碧桂園·森林城市地標建筑國際設計競賽——學生組三等獎
作品名稱：紅樹林-光動城市；Halodrymium Halo-Dynamic-Condominium
作品概要

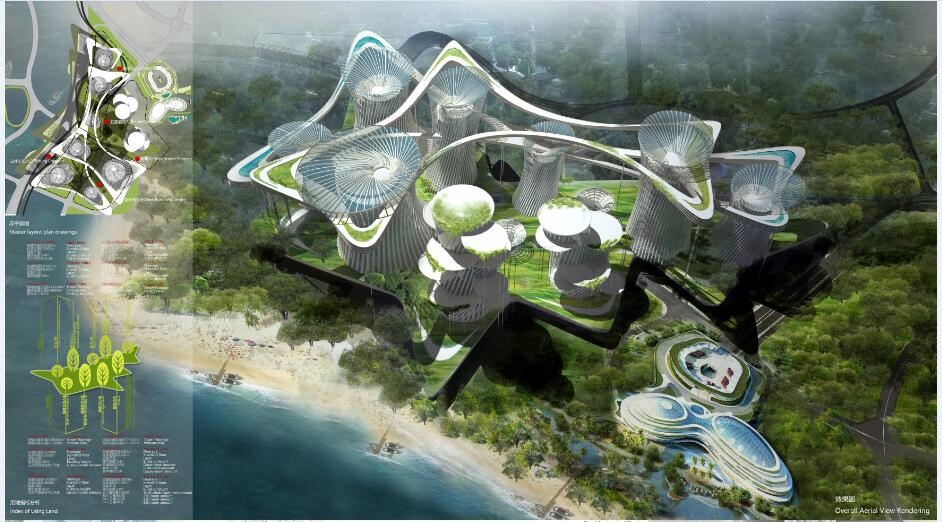

1）效果圖
2）設計說明：
（1）設計意為紅樹林
（2）設計說明：方案特色在于對極具地方特征之紅樹林的概念提煉及擬態表達。首先，通過生態、健康、力學的閉環（HALO）設計解決了能量循環、健康提升及整體結構編制三個問題；其次，通過景觀、交通、智慧的活力（DYNAMIC）設計，回應周邊海景，遵從TOD開發模式，并深化城市可達性及信息深度；最后，通過多尺度、雙維度及定制化的社區（CONDOMINIUM）構件，強化共享，溝通水平及垂直維度，并引進遠程定制手段。最終，形成綠色低碳、高效、宜居光動的城市（HALODRYMIUM）

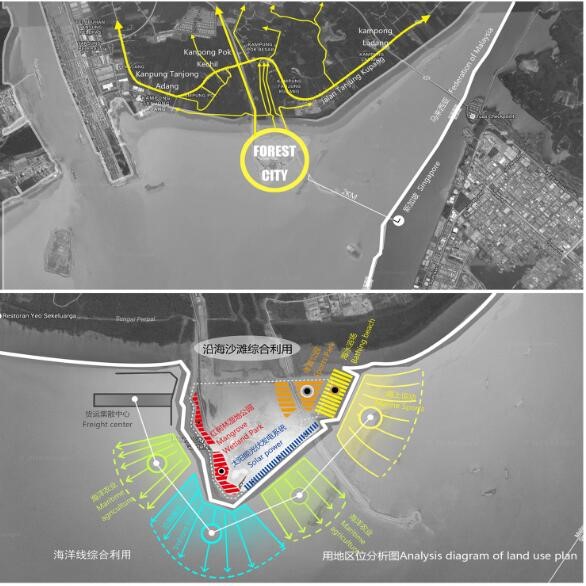

3）項目地點及區位分析
如下圖，項目位于海港中的一片孤島，基地三面環繞海水

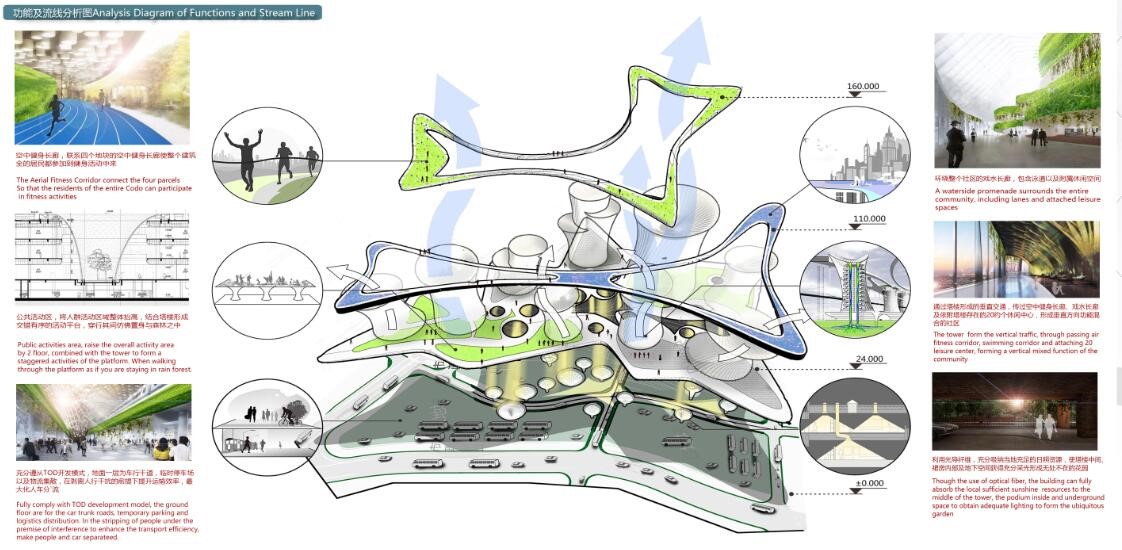

4）功能技術分析
（1）空中健身長廊，聯系四個地塊的空中健身長廊使整個建筑全的居民都參加到健身活動中來
（2）公共活動區，將人群活動區域整體抬高，結合塔樓形成交錯有序的活動平臺，穿行其間仿佛置身與森林之中
（3）充分遵從TOD開發模式，地面一層為車行干道，臨時停車場以及物流集散，在剝離人行干擾的前提下提升運輸效率，最大化人車分流
（4）環繞整個社區的戲水長廊，包含泳道以及附屬休閑空間
（5）通過塔樓形成的垂直交通，傳過空中健身長廊、戲水長廊及依附塔樓存在的20約個休閑中心，形成垂直方向功能混合的社區
（6）利用光導纖維，充分吸納當地充足的日照資源，使塔樓中間、裙房內部及地下空間獲得充分采光形成無處不在的花園

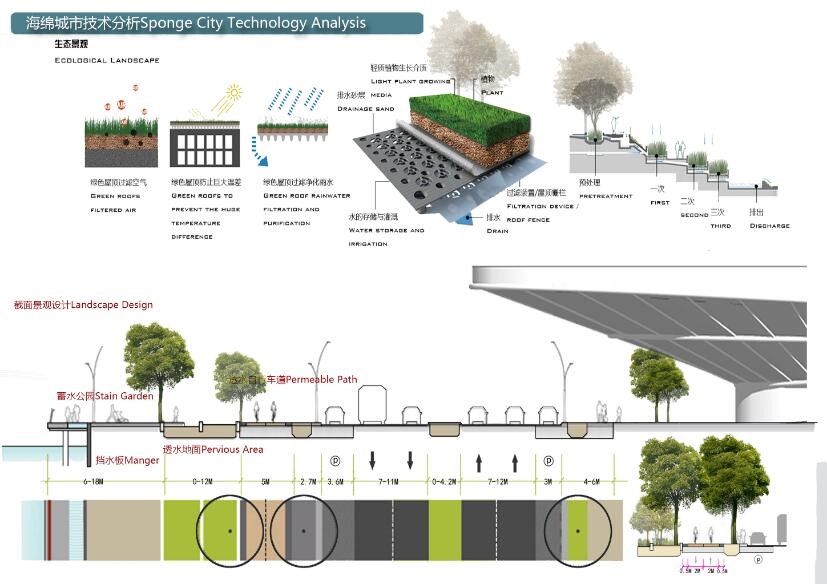

5）海綿城市技術
運用海綿城市技術對海濱地區進行設計，形成對濱海自然環境的保護。

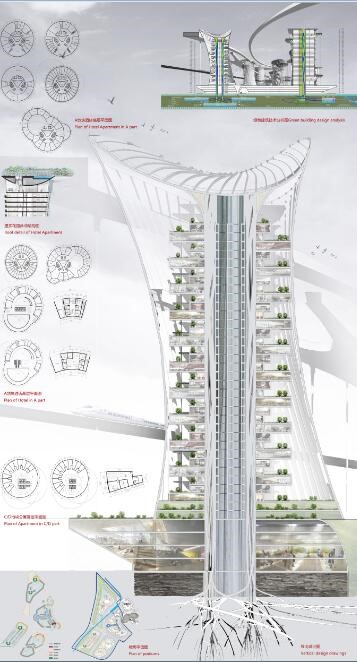

6）平立剖面圖
2、2013國際太陽能十項全能競賽
賽事介紹：
國際太陽能十項全能競賽（Solar Decathlon,SD）被譽為業內的奧運會。它是由英國能源部發起并主辦，以全球高校為參賽單位的太陽能建筑科技競賽。自2002年開始，大賽在美國本土和歐洲成功舉辦了六次，吸引了來自美國、歐洲、中國等在內的100多所大學參加比賽，展示了世界最新建筑技術和能源技術成果。SD中國是胡錦濤主席對美國進行國事訪問期間簽署的能源合作項目之一。美國當地時間2011年1月18日下午，中國國家能源局、北京大學與美國能源部等在美國首都華盛頓簽署《“太陽能十項全能競賽”合作協議諒解備忘錄》，這標志著“太陽能十項全能競賽”——全世界最高水準的將太陽能、節能減排與建筑設計緊密結合的大學生比賽將首次落戶亞洲。
競賽過程及獲獎情況：
本屆大賽的主題口號為“光照未來·世界大同”，它于2013年8月在山西大同落幕。它由全球200余支代表隊參加，由學生設計并完成房屋建造，以可居住2周的模式參賽并進行打分。競賽期間，太陽能住宅的所有運行能量完全由太陽能設備供給。大賽將全面考核每個參賽作品的節能、建筑物理環境調控及能源自給能力，通過十個單項評比確定最終排名。最后35所大學學生組成的22支團隊參加了總決賽。我校建筑學院金虹老師、黃錳老師、展長虹老師帶隊指導；建筑學院、土木學院、市政學院、電器學院等40余名學生參加了決賽。經過激烈的角逐，我校建筑學院與新澤西理工大學聯合隊取得較好成績，其中：市場推廣單項第一名、能量平衡單項第一名、室內舒適度單項第三名、在國內參賽大學中列第四位、在國際總排名列第九位。我們的成果獲得了SD中國組委會及專家評審組的高度贊譽與肯定。

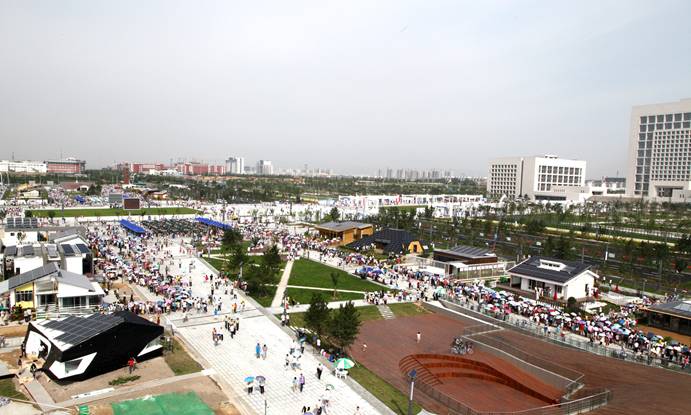

SD太陽能競賽現場
參加太陽能峰會
隊旗展示
竣工合影
考察贊助單位
模型運輸和深化
受到美國能源部長的接見

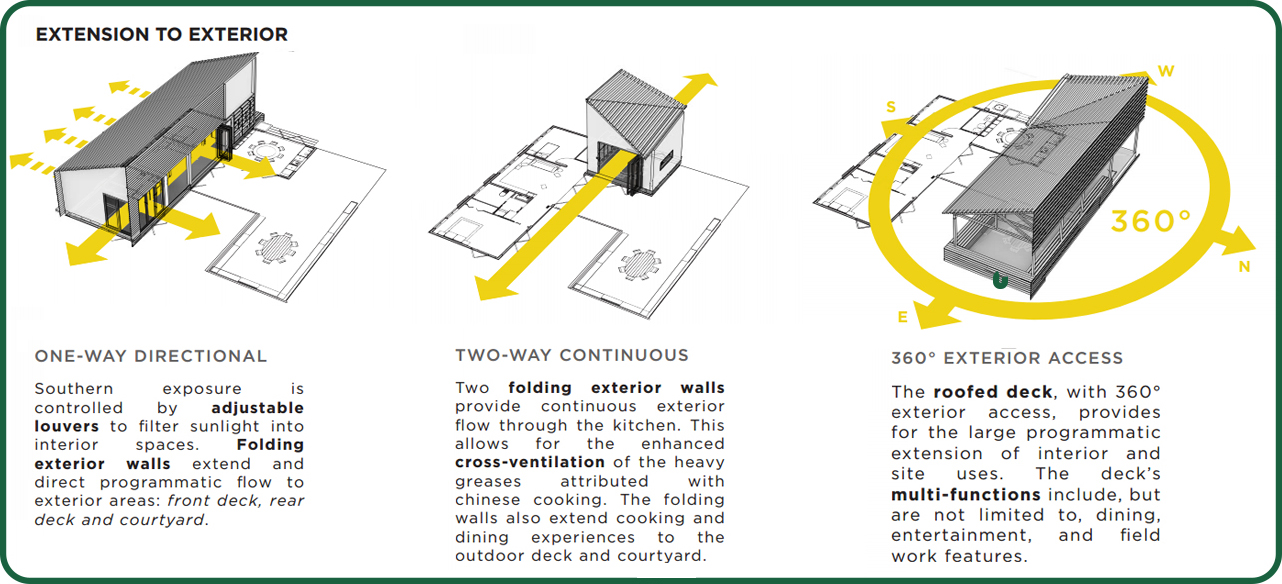

圖紙1
圖紙2
圖紙3
3.建筑信息模型(BIM)及建筑物理環境模擬競賽
（1）一等獎

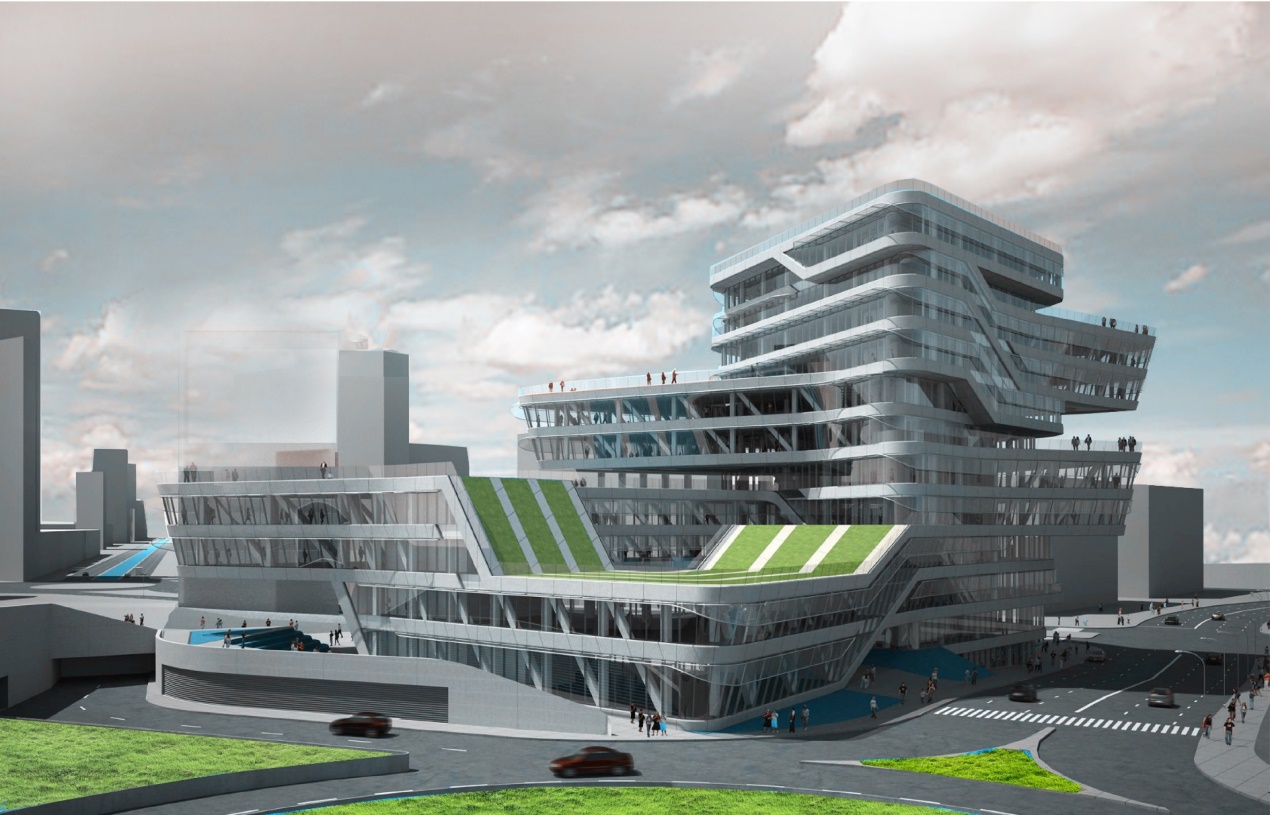

項目名稱：巴塞羅那螺旋石塔（Spiral Tower）
建筑師：扎哈·哈迪德建筑事務所
項目地點：西班牙 巴塞羅那
施工時間：2009年
螺旋石塔位于托拉特和山特雷蒙兩條大道的匯合處，地面面積達 20650平方米。螺旋石塔在艾非斯校園這種學校與辦公功能相互混合的地方，創建了新節點，建立了一個世界教育，科研和業務之間的橋梁。螺旋主題將兩個城市環繞著綁在一起，與城市機理完美結合，與周圍區域又不同。
基地選址：
黑龍江省哈爾濱市建國花園
方案空間特點
通過新的公共空間，庭院和中庭在不同類型的用戶之間促進了新的互動的機會。
流線型塔樓通過一種內部動態構成系統生成。它消解傳統塔樓的形象，突出的臺子變成連續的整體。
通過懸挑建筑在街道上方凌空挑出，留出地面供人使用。不間斷的"編排"螺旋運動"編織"出一系列公共空間，通過院子和下面的懸挑，連接校園和那邊的文化論壇中心。
室外熱環境
住區熱環境的分析采用的軟件是綠建斯維爾住區熱環境TERA2016。由對典型氣象日氣象參數的分析可知，其干球溫度在18-26℃之間，日平均值為22.2℃；相對濕度在63-91%之間，日平均值為78%；水平總輻射照度在一天中的最高值為640.64W/㎡ ，日平均值為225.58W/㎡；水平散射輻射照度在一天中的最高值為277.20W/㎡ ，日平均值為103.78W/㎡ 。
由對滲透面夏季逐時蒸發量的分析可知，水面的蒸發量最大，其次是綠地和綠化屋面，滲透型硬地的蒸發量最少，其日累計蒸發量分別為12.50 kg(㎡.h) 、7.70 kg(㎡.h) 、 6.16 kg(㎡.h) 、 1.70kg(㎡.h)。
日照

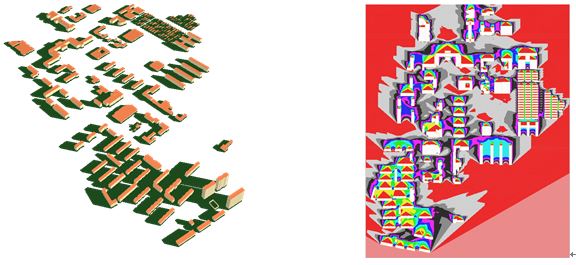

采用綠建斯維爾日照分析Sun2014對日照進行分析。通過作擬建建筑在9:00～15:00日照陰影范圍，可知在日照有效時間段內，陰影范圍以外的建筑及窗戶不受主體建筑的日照遮擋影響，不需進行日照定量分析。
由模擬結果可知，建筑各窗照均滿足大寒日不少于2小時的標準，日照情況較好，南向采光可達8小時，可為所選建筑提供較長時間的天然光照。

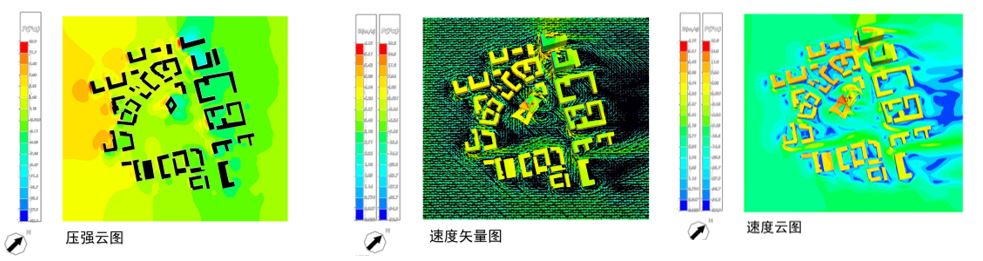

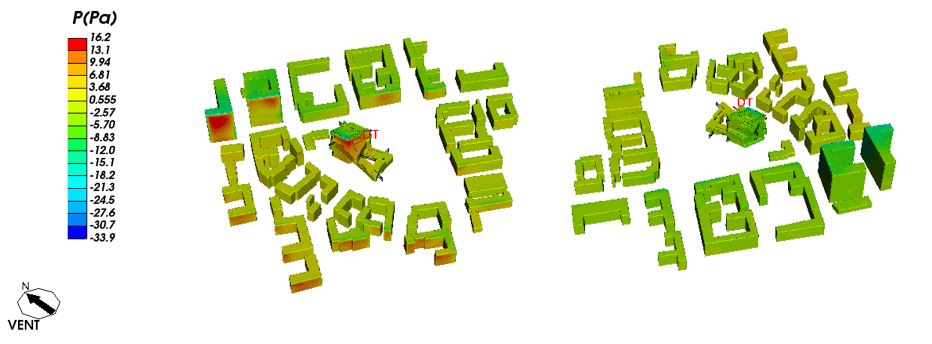

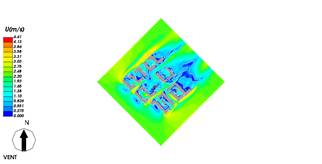

室外風環境

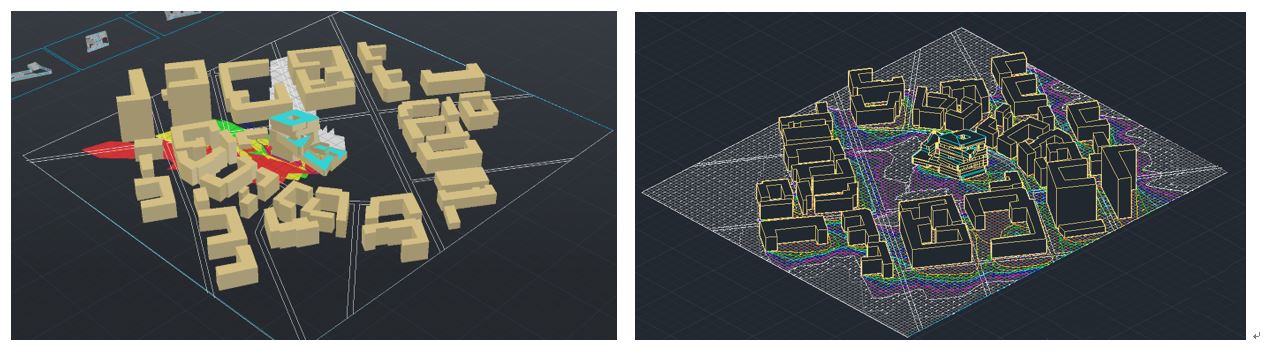

通過Vent模型觀察功能分析模型中包括項目中建筑物的高度以及分布情況，并通過建筑總平面圖分析建筑群整體尺寸，依據《建筑通風效果測試與評價標準》JGJ/T 309-2013對于室外風場尺寸的要求，軟件自動創建合適的風場范圍。湍流模型反映了流體流動的狀態，在流體力學數值模擬中，不同的流體流動應該選擇合適的湍流模型才會最大限度模擬出真實的流場數值。
結論
本項目在哈爾濱冬季主導風向影響下，場地及建筑室外風環境良好人行區風速小于5m/s，且人行區風速放大系數小于2，滿足標準要求。并且本項目滿足“除迎風第一排建筑外，建筑迎風面與背風面表面風壓差不超過5Pa”的要求。在夏季主導風向影響下，場地及建筑室外風環境良好場地內人活動區內沒有無風區，夏季通風良好，滿足標準要求。并且本項目滿足“50%以上可開啟外窗室內外表面的風壓差大于0.5Pa”的要求。
根據各個季節室外風環境分析結果，可得出項目場地設計合理，符合《綠色建筑評價標準》GB/T 50378-2014關于“場地內風環境有利于冬季室外行走舒適及過度季、夏季的自然通風”。
（2）二等獎
羅賓別墅 Robie House by Frank Lloyd Wright
基地介紹
基地位于東北農業大學校園內。東北農業大學位于哈爾濱市，屬于嚴寒A類氣候區。基地位于東北農業大學室外網球場位置；北側是游泳館；西臨德馨路；南側有幼兒園和低層招待所；東側是東北農業大學國際交流中心。
日照分析
由模擬結果可知，建筑各窗照均滿足大寒日不少于2小時的標準，日照情況較好，南向采光平均可達八小時。
室外風環境
通過Vent模型觀察功能分析模型中包括項目中建筑物的高度以及分布情況，并通過建筑總平面圖分析建筑群整體尺寸，依據《建筑通風效果測試與評價標準》JGJ/T 309-2013對于室外風場尺寸的要求，軟件自動創建合適的風場范圍。
在冬季室外主導風向下，項目場地及周邊風環境良好，人行區風速小于5m/s，且人行區風速放大系數小于2，滿足舒適要求，且滿足“除迎風第一排建筑外，建筑迎風面與背風面表面風壓差不超過5Pa”的要求。
在夏季以及過渡季節主導風向下，場地內人行高度主要活動區域通風流暢，周圍沒有形成較大的渦流區域，場地內人活動區內沒有無風區，滿足標準要求，滿足“50%以上可開啟外窗室內外表面的風壓差大于0.5Pa”有利于自然通風的利用以改善室內熱環境。
根據各個季節室外風環境分析結果，可得出項目場地設計合理，符合《綠色建筑評價標準》GB/T 50378-2014關于“場地內風環境有利于冬季室外行走舒適及過度季、夏季的自然通風”。
室內通風
（3）三等獎
建筑師簡介
安藤忠雄1941年出生于日本大阪，被譽為“混凝土詩人”。
安藤的建筑被人稱為“體驗的建筑”，復雜的內部空間，只有親身經歷才能體會到空間的魅力，即簡潔的幾何外觀和豐富的內部空間。安藤的作品中，清水混凝土墻壁、建筑物與周圍的自然與人文環境融為一體一直是最突出的特征。

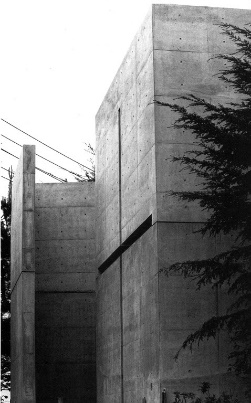

光之教堂簡介
光之教堂是安藤的代表作之一。
光之教堂位于大阪城郊茨木市北春日丘一片住宅區的一角，是現有一個木結構教堂和牧師住宅的獨立式擴建。
光之教堂沿街建設，為對街面保持完整的墻面，使參觀者進入時能充分體會建筑師的意圖，對入口和建筑的角度進行了精心的設計。

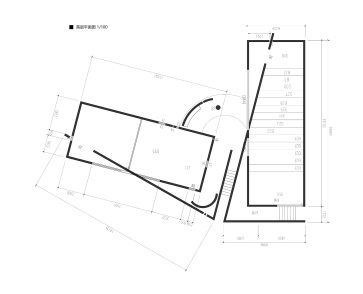

光之教堂，由簡單的長方體和一道與之稱15度角的貫墻體組成，簡單的長方體因墻體的穿插形成了獨特的空間轉折。
混凝土長方體和一道與之成15°橫貫的墻體構成，這道獨立的墻把空間分割成禮拜堂和入口兩部分。
模擬
先是運用綠建軟件進行光之教堂模型的建立，再依次進行室內光環境，室外風環境，室內噪聲隔聲情況和建筑能耗熱工性能分析，并根據各項分析中不達標的部分進行相應的改造再模擬使之得到較好的改善。

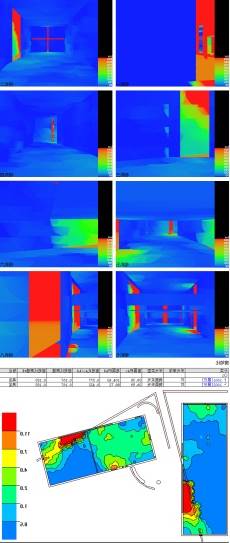

采光分析
模擬結論：分析可知，房間的均勻度較差，由于建筑為教堂建筑，建筑師意圖通過光線的變化來營造神圣肅穆的氣氛。
本次分析可以看出光之教堂作為博物館類建筑要求時其采光部分不能滿足需求，但由于建筑屬性的特殊性，為追求其空間的情感和氛圍，這種設計在一定程度上具有合理性。
隔聲分析
該建筑本身是清水混凝土結構，由一個禮堂和一個周末學校組成，禮堂是周一到周六上午做禮拜，下午參觀，所以在隔聲模擬的時采用學校建筑里的語言教室和普通教室進行房間賦予，并且在設置邊界噪聲時將外圍護墻體分為臨街墻體，垂直臨街及向內墻三種，分別進行了噪聲級的設置。模擬結果如圖
結論：經模擬進行改造后室內噪聲級滿足要求（以普通教室和語言教室的標準進行判定）。
通風分析
1. 冬季
本項目人行區風速小于5m/s，且人行區風速放大系數小于2，滿足標準要求。

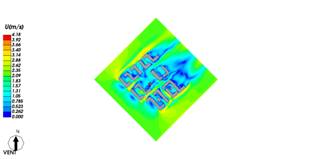

冬季：1.5m高處風速云圖
2.夏季
本項目場地內人活動區內沒有無風區，滿足標準要求。
夏季：1.5m高處風速云圖

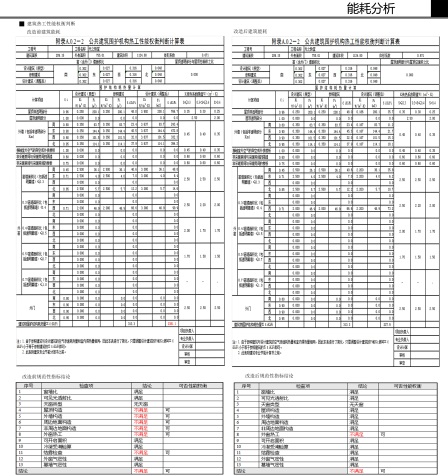

能耗分析
由于建筑本來處于夏熱冬暖地區，以哈爾濱的環境模擬，會存在很多問題，建筑構造差異很大。
經過不斷的進行構造和材料的改變，最終使得建筑的能耗得到了較大的改善。
結論
對于光之教堂從夏熱冬暖地區搬到嚴寒地區，進行建筑信息模擬的挑戰是有相當一部分，最終通過改造達成了比較良好的結果，也體現了斯維爾軟件模擬的強大功能。
